从矿泉水瓶到衣服：PET 开环回收

喝完水后随手投入可回收箱的透明矿泉水瓶，在几个月之后，或许就化作面料穿在了某个人的身上。这看似奇妙的转变背后，是一套成熟且完整的材料回收技术体系。

一个瓶子，一件 T 恤，源自同一种材料

聚对苯二甲酸乙二醇酯，这个冗长的化学名称，我们更习惯简称它为 PET。拿起一只矿泉水瓶，瓶底三角回收标识中标注的数字「1」，代表的就是 PET 材料。而我们衣柜里常见的涤纶长裤、免烫商务衬衫，核心原料同样是 PET。


完全相同的分子结构，却造就了形态截然不同的两类产品。


PET 单体单元分子量大约为 200，高分子聚合物链由近百个重复单元连接构成。瓶级 PET 的特性粘度 IV，也就是衡量分子量的核心指标，一般维持在 0.80 dL/g 上下；纤维级 PET 会根据使用场景调整指标，普通纺织面料约 0.64 dL/g，用于工业丝的产品则可达 0.85‑1.0 dL/g。


分子量越高，熔体粘度随之增大，纺出纤维的强度也会更高。道理其实很直白：更长的分子链能够形成更多链缠结，分子之间纠缠越充分，最终拉出的丝就越发强韧。

瓶子的旅程：从丢弃到瓶片的预处理

一只 PET 饮料瓶离开消费者手中，到加工成洁净瓶片，需要走完一整套预处理工序。

首先是分拣环节。工作人员和设备要将 PET 瓶从混杂的各类塑料中筛选分离。一只完整瓶子里，瓶盖多为 HDPE 或者 PP 材质，标签是 PVC 或者纸质，部分瓶子还带有底座，这些非 PET 部件合计占到整瓶重量的 20‑22%。换句话讲，我们投入回收箱的瓶子，差不多有五分之一并不是 PET 材料。

完成分选之后进入粉碎工序，清理完毕的瓶子被研磨成 6‑14 毫米的碎料，行业内将这种碎片称作瓶片。

之后进行清洗与分离处理。依靠热碱液浸泡搭配摩擦清洗工艺，彻底冲刷掉标签背胶、瓶内残留饮料以及附着的各类污垢。

经过清洗净化的 PET 瓶片，就此迎来命运分叉，它后续走向哪一条加工路线，取决于材料能够实现怎样的品质升级。


开环与闭环回收：两条完全不同的路径

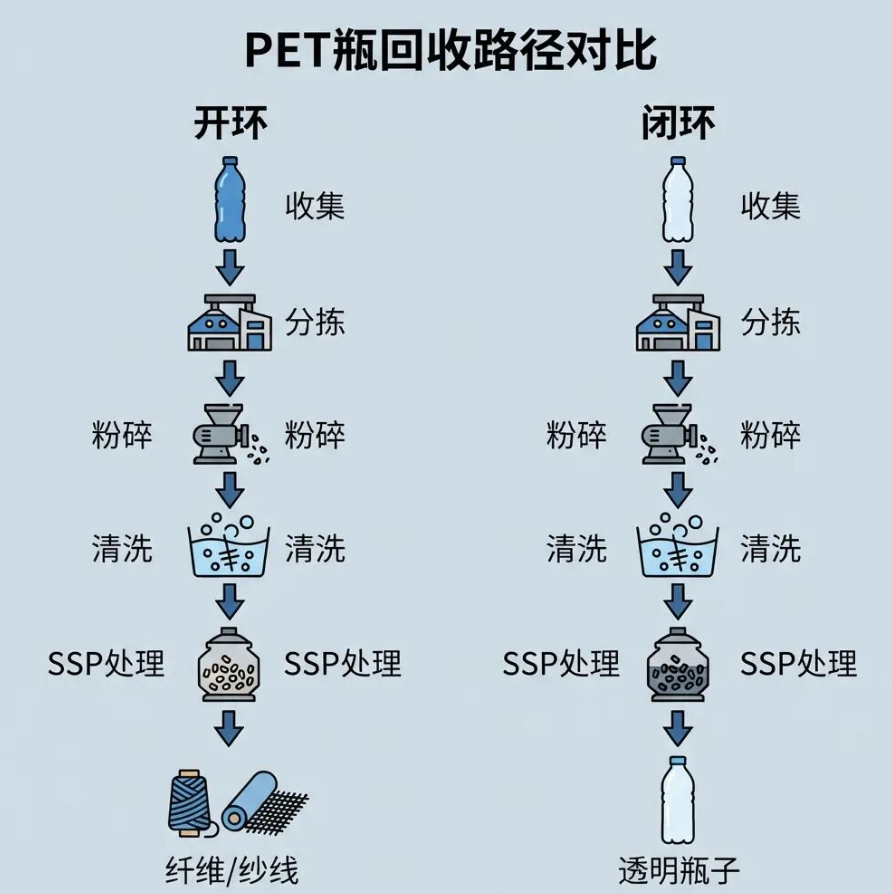

PET 回收主要分为开环回收与闭环回收两大技术路线。

开环回收，也就是大家常听说的瓶转纤维模式。瓶片经过加工降级，用来生产纺织纤维、填充棉、打包带、塑料板材等产品。这条路线工艺门槛不高，加工成本低廉，但有一个局限：回收后的材料无法再次做成食品饮料瓶，成品不再具备食品接触的安全资质，早期绝大多数机械回收项目，走的都是开环回收的路径。

闭环回收，也叫瓶到瓶回收。经过深度净化、增粘改性处理，回收瓶片各项指标重新达到瓶级原料标准，再次加工成为全新饮料瓶。闭环回收产品附加值更高，但对整套生产工艺有着极为严苛的要求。

瓶到瓶回收凭借更高的经济价值，是行业优先发展的方向。想要实现闭环再生，回收 PET 的玻璃化转变温度、熔点、熔体粘度、结晶速率、热稳定性等指标都必须达标，其中最关键的一点，成品必须通过食品接触安全相关认证。

回收的核心密码：固相缩聚 SSP

PET 材料只要经历熔融加工，就不可避免发生降解，水解、热降解、热氧化降解会同步发生。每经历一次高温熔融过程，部分高分子链就会断裂，直接带来分子量下降的问题。不管是开环还是闭环回收，再生 PET 都绕不开分子量不足这道难题。

固相缩聚，简称 SSP 工艺，正是解决该问题的核心手段。

它的工作原理并不晦涩：把 PET 颗粒或是瓶片加热，温度控制在玻璃化转变温度 65‑85℃之上，同时低于 265℃的熔点。在固态状态下，分子链末端持续发生缩合反应，脱去小分子副产物，分子链不断变长，以此提升整体分子量。

大部分瓶到瓶再生场景，只需要将特性粘度提升 0.06 dL/g 就能够满足生产；可如果要制备轮胎帘子线、安全气囊这类高强度工业丝，粘度累计提升幅度最高要达到 0.4 dL/g。

直接用瓶片开展 SSP 处理，增粘速度会优于成品粒料。原因在于瓶片厚度更薄，分子扩散路径更短。不过这种方案也自带短板：饮料瓶各个部位厚薄不均，瓶壁薄、瓶颈与瓶底位置厚度更大，混合加工之后，成品的特性粘度分布区间会变宽。同时瓶片堆密度仅 250‑450 kg/m³，还不到粒料 750‑850 kg/m³ 的一半，会直接拉低设备的实际产能。

工业领域有成熟的应对方案，以布勒 Buhler 瓶到瓶工艺为例，先做真空挤出完成熔体处理，再开展连续固相缩聚。真空挤出环节去除绝大部分杂质污染物，SSP 工艺做最后的净化兜底。污染物均匀分散到粒料内部之后，净化效果就变成可预测的扩散控制过程，由粒料直径、处理温度、加工时间共同决定。

这套双重处理工艺效果十分突出，经过布勒工艺加工得到的再生 PET，乙醛含量甚至能够低于全新原生 PET 原料。

粒料化作纤维：熔融纺丝的技术门道

拿到分子量达标的再生 PET，也叫 rPET 再生切片，下一步就是加工成纤维。熔融纺丝是 PET 纤维工业化生产的主流工艺，兼具洁净、高效、经济多重优势。

PET 熔体经由喷丝板挤出，在高速卷绕设备牵引下冷却固化。卷绕速度的差异，直接决定纤维的取向度和结晶度。

低速纺丝，速度约 1000‑3000 米每分钟，产出部分取向丝 POY，后续还需要补充拉伸工序；

高速纺丝，速度达到 5000‑6000 米每分钟以上，得到全取向丝 FOY，纺丝完成即为成品，省去单独拉伸步骤；

7000 米每分钟以上属于工业化超高纺丝速度，对卷绕头设备性能有着极高的技术要求。

PET 能够坐稳化纤之王的位置，离不开几大核心优势。原料供给充足，和防冻液、饮料瓶共享整套化工产业链基础设施；熔融纺丝工艺干净且生产成本可控；成品纤维强韧，耐热表现优秀，玻璃化转变温度、熔点均优于聚烯烃与尼龙材料；还能够通过共聚改性或者添加功能性助剂，实现阻燃、阳离子可染、吸湿排汗等定制化性能。

再生 PET 纺制的纤维用途十分广泛。短纤可以和棉、毛混纺，制作 T 恤、衬衫；连续长丝多用于运动服饰、家纺产品；高品质产品还可以加工为轮胎帘子线这类工业丝。

算清环保账：回收不只是情怀，更是数据

PET 回收带来的环境收益，可以用客观的数据直观体现。机械回收得到瓶级 PET，把运输环节能耗一并计入，每千克产品能耗为 9.7 兆焦；全新原生 PET，每千克能耗高达 77.5 兆焦。

简单对比就能发现，机械回收 PET 的能耗仅仅是原生 PET 的八分之一。这还没有统计节约的石油资源、减轻的垃圾填埋压力以及碳排放削减带来的收益。正是基于这份可观的效益，全球 PET 瓶回收率持续走高。欧洲部分地区甚至曾经出现过回收企业为获取废瓶，反向补贴供给方的现象，该模式虽受经济、政策影响没能长久延续，却足以看出社会层面对塑料回收产业的重视程度。

并非所有瓶子，都适合做成衣服

很多人存在一个认知误区，实际上瓶到瓶闭环回收、瓶到纤维开环回收，对原材料的要求相差巨大。

制作纺织面料对原料颜色包容度很高，混色瓶片也可以用于纺丝，后续染色工艺能够遮盖色泽瑕疵。但重新生产饮料瓶，对原料透明度、色相、乙醛残留指标要求近乎严苛。回收产业链内部会自发完成分层筛选：高洁净透明废瓶，优先供给闭环路线，重新制作瓶子，发挥更高附加值；有色、混杂的瓶料，则走开环回收路径，加工为纤维、打包带等产品降级使用。

这就意味着，我们身上那件标注再生涤纶的运动 T 恤，原材料大概率是透明度欠佳、洁净度一般的混色废瓶，并不一定是想象中晶莹透亮的全新矿泉水瓶。

闭环回收的现实边界：理想前景与成本枷锁

想要依靠化学回收，也就是把 PET 解聚还原成单体再重新聚合，稳定产出符合食品包装标准的再生料，需要水解、醇解、甲醇解或者皂化等工艺手段。这类技术前期投资巨大，生产成本居高不下。商业化潜力较高的相关技术，每公斤成本达到 1 美元以上，同时项目年产能需要超过 2 万吨才具备可行性。

由此不难理解，把矿泉水瓶变成身上穿的衣服，这件事实现起来难度并不算高；真正的难题，是让瓶子可以循环往复，一次次变回全新的饮料瓶。

不过对于绝大多数应用场景而言，加工成为纺织品已经是废 PET 瓶十分优质的归宿。一件再生 PET 面料的 T 恤，大约要消耗 5‑6 个 500 毫升规格的矿泉水瓶，这个数字本身，就足够诠释塑料回收的意义。

最后一个小提示：喝完瓶装饮料之后，将瓶子压扁再投入可回收垃圾箱，瓶盖拧下单独分拣，瓶身标签无需手动撕掉，回收工厂会完成后续处理。
